RCH8家用交流接触器
一，RCH8家用交流接触器适用范围
RCH8系列家用交流接触器（以下简称接触器）主要适用于交流50Hz（或60Hz），额定工作电压至400V额定工作流至63A的电路中，控制家用电器和类似用途的低感微感负载；也可用来控制家用电动机负载，此时控制功率要相应降低。
产品应用于家庭、宾馆、公寓等场所，实现自动化功能，应用于大规模生产的家用电器产品中。
符合标准：GB 17885、IEC 61095。
RCH8家用交流接触器产品展示
二，RCH8 型号及含义
常规型号：RHC8-25/11,RHC8-25/22,RCH8-63/11,RHC8-63/22
三，正常工作条件和安装条件
● 周围空气温度为：-5℃~+40℃，24小时内平均值不超过+35℃。
● 海拔高度：不超过2000m。
● 大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下允许有较高相对湿度；例如+20℃是达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
● 污染等级：污染等级2。
● 安装类别：安装类别Ⅱ。
● 安装方式：采用TH35-7.5型钢安装轨安装。
● 防护等级：IP20
四，主要参数及技术性能
● 按极数分类：接触器分为二极和四极。
● 接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其应对的额定工作电流和控制功率（见表1）。
动作（操作）条件：在周围空气温度为-5℃~+40℃范围内，对接触器的吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器在（85%~110%）Us范围内任何电压下能可靠地闭合。其释放电压及不高于75%Us，又不低于20%Us。
● 接通和分断能力（见表2）

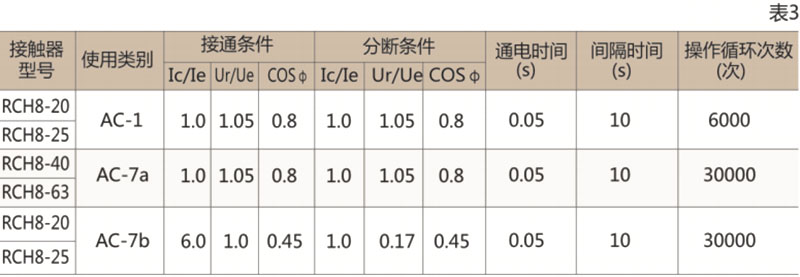

● 约定操作性能（见表3）
● 机械寿命：接触器的机械寿命不小于100万次。
● 电寿命试验的接通通断。接触器的电寿命不小于10万次。
● 控制电路电压24V,220/230V,24V。
五，产品特点
接触器属于模数化控制电器，结构新颖、体积小巧，其特点安装轨道化、尺寸模数化、造型艺术化、使用安全化，采用直动式倒装结构，可与小型断路器组合装于控制、照明箱内。采用优质绝缘材料，大大提高了安全性。外形美观，噪音小，适用于宾馆、医院等场所。

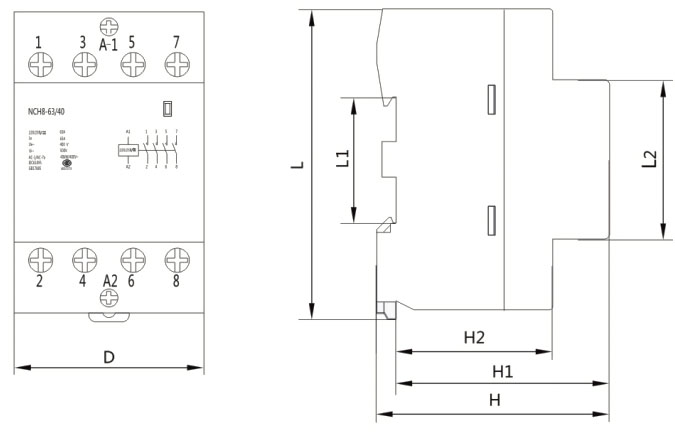

六，外形及安装尺寸
● 接触器的外形及安装尺寸见表5
注：使用二级产品当接触器间、接触器与断路器间紧靠安装时，产品间必须安装间隔片，以利于散热；当配电箱内温度过高时，接触器需要降容使用。
七，订货须知
● 订货时需指出：接触器完整型号名称；线圈电压；订货数量。
● 订货示例：
需要订购的产品型号名称
RCH8-20/20家用交流接触器；线圈电压：220/230V 50Hz；订购数量：100台。
订购时书写：RCH8-20/20 220/230V 50Hz 100台。
