一,用途与使用范围

CXM1系列塑料外壳式断路器(以下简称断路器),是本公司采用国际先进技术设计开发的新型断路器。该断路器具有体积小、飞狐短、抗震动的特点,是陆地及船舶使用的理想产品。断路器额定绝缘电压690V(CXM1-63为500V),适用于交流50Hz/60Hz,额定工作电压至660V。额定电流至1250A的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能做线路不频繁转换和电动不频繁启动及过载、短路、欠电压保护。
断路器可垂直安装(既竖装),亦可水平安装(既横装)。
断路器适用于隔离,符号表示为“”
断路器符号标准:GB/T14048-2《低压开关设备和控制设备第2部分:断路器》

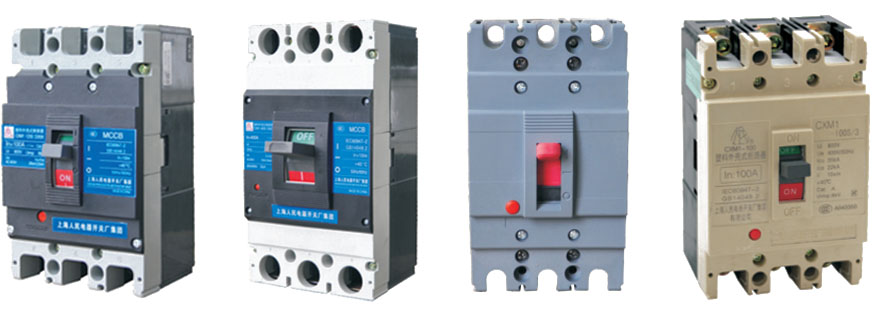

二,CXM1系列塑壳断路器展示

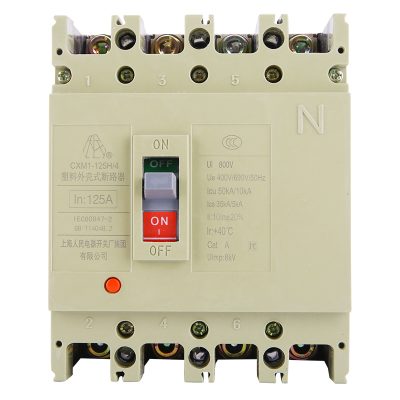

CXM1系列塑壳断路器-上海人民电器开关厂集团

三,正常使用条件和安装条件

●安装地点的海拔高度不超过2000m;
●周围空气温度不超过+40℃,且其24h的平均温度值不超过+35℃;周围空气温度下限为-5℃。
注:如果使用环境空气温度高于+40℃或低于-5℃,应于制造厂协商。
●最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的湿度,例如20℃时达90%。对由于温度变化而产生在产品上的凝露应采取特殊的措施。
●污染等级为3级。
●断路器主电路的安装里类别为III,不接至主电路的辅助电路和控制电路安装类别为II。
●安装最大倾斜度为22.5°。
●在受到船舶正常震动时能可靠工作。

四,型号及其含义

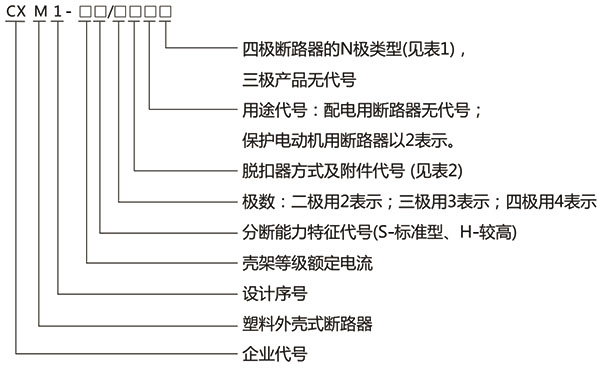

CXM1系列塑壳断路器的型号解读
CXM1系列塑壳断路器-上海人民电器开关厂集团

表1四极产品中性极(N)的型式

CXM1系列塑壳断路器-上海人民电器开关厂集团

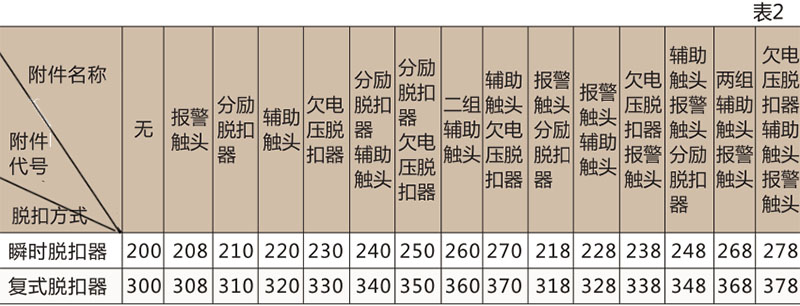

表2脱扣器方式及附件代号

CXM1系列塑壳断路器-上海人民电器开关厂集团



五,主要技术指标

本系列断路器额定冲击耐受电压Uimp为8KV(其中CXM1-63为6kV)。

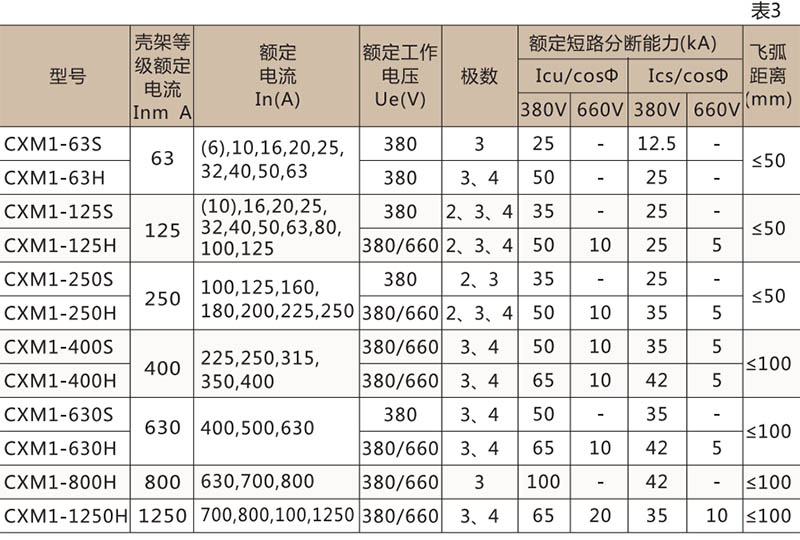

主要技术数据见表3

CXM1系列塑壳断路器-上海人民电器开关厂集团

CXM1塑料外壳式断路器.

上海人民电器开关厂常规型号有:CXM1-63S,CXM1-125S,CXM1-250S,CXM1-400S,CXM1-630S



过电流脱扣器由具有反时限特性的热动型长延时脱扣器及瞬时动作的电磁脱扣器组成,其动作特性,见表4

CXM1系列塑壳断路器-上海人民电器开关厂集团



六,断路器的内部附件和外部附件

断路器的内部附件和外部附件根据用户需要安装
断路器的内部附件
分励脱扣器
分励脱扣器的额定控制电源电压为:AC50Hz,220V、380V;DC24V,在85%~110%的额定控制

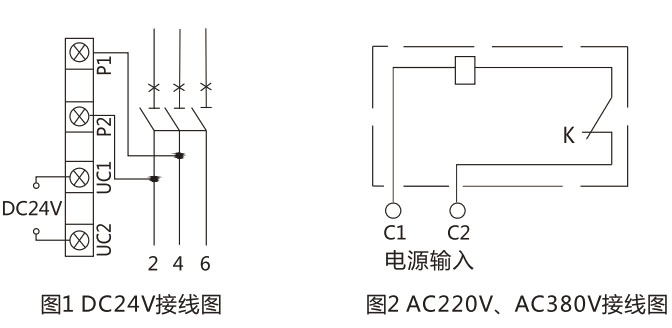

电源电压下断路器能可靠断开。用户接线见图1和图2。

CXM1系列塑壳断路器-上海人民电器开关厂集团



欠压脱扣器

当电压下降到额定控制电源电压的70%~35%范围内,欠压脱扣器应动作;在低于脱扣器额定控制电源电压的35%时,欠压脱扣器应能防止断路器闭合;在额定控制电源电压85%~110%,欠电压脱扣器应能保证断路器可靠闭合。用户接线见图3.

欠压脱扣器的额定值为:AC50Hz、220V、380V

注意:装有欠压脱扣器的断路器,只有在脱扣器通以额定电压的情况下,断路器才能再扣及合闸。

CXM1系列塑壳断路器-上海人民电器开关厂集团

辅助触头

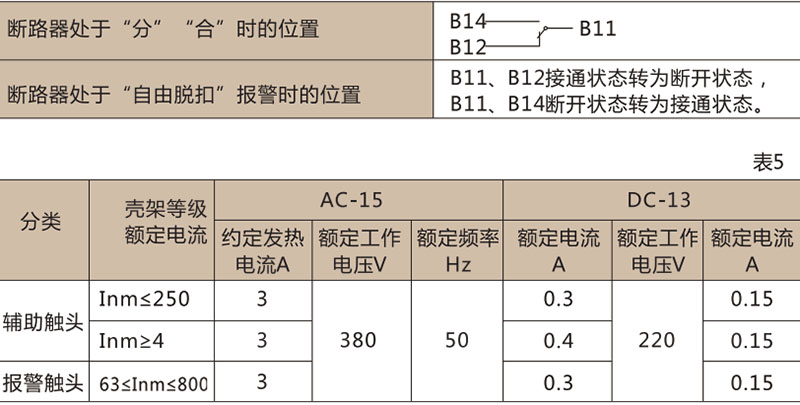

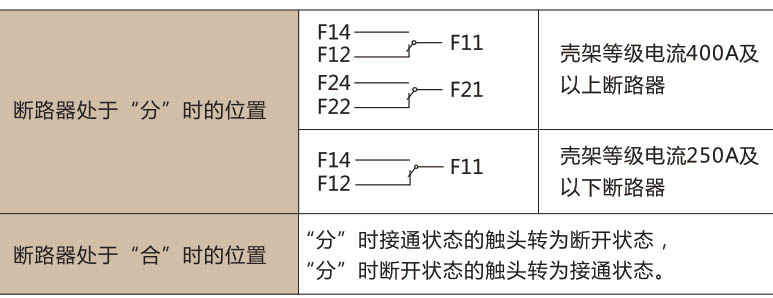

断路器的辅助触头分为两组,每组辅助触头电气上不分开;辅助触头参数见表5。用户接线见图如下。

CXM1系列塑壳断路器-上海人民电器开关厂集团



报警触头

报警触头的额定工作电压及有关参数见表5

CXM1系列塑壳断路器-上海人民电器开关厂集团



断路器的外部附件

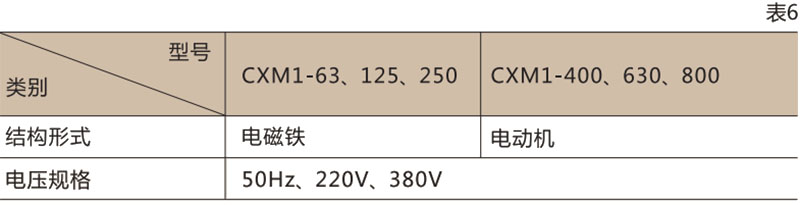

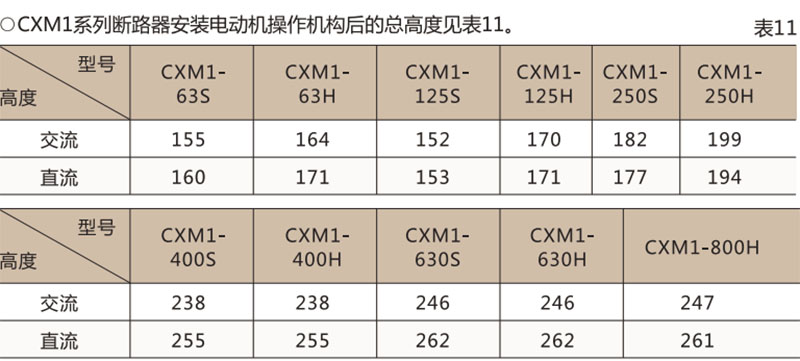

电动操作机构结构形式见表6,断路器安装电操后的总高见表11

CXM1系列塑壳断路器-上海人民电器开关厂集团

注:带电动操作机构的断路器脱口跳闸后,电操机构必须使断路器再扣,然后才能合闸。

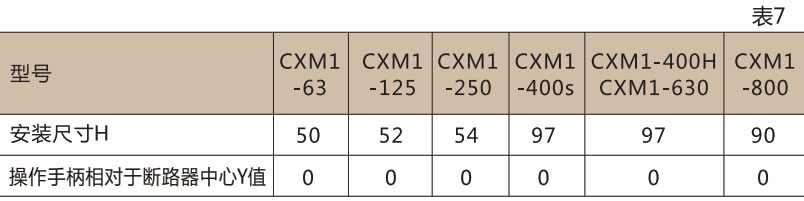

手操机构安装时先按图示尺寸开孔,在开关柜门板上当转动手柄“OFF”指示在水平位置时固定好手柄。然后试着操作手柄,转动应灵活自如,并且手柄在水平位置时断路器分闸,手柄在垂直位置时断路器应合闸。具体见图4和表7。

CXM1系列塑壳断路器-上海人民电器开关厂集团

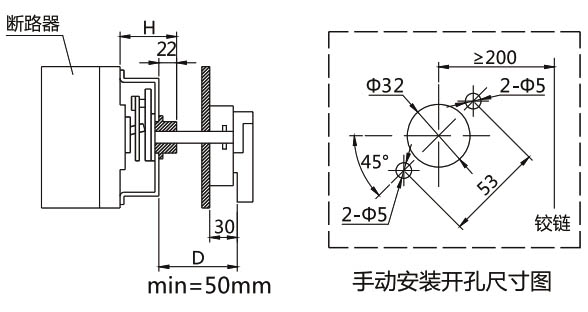

图4手动操作机构尺寸图

CXM1系列塑壳断路器-上海人民电器开关厂集团



七,外形及安装尺寸

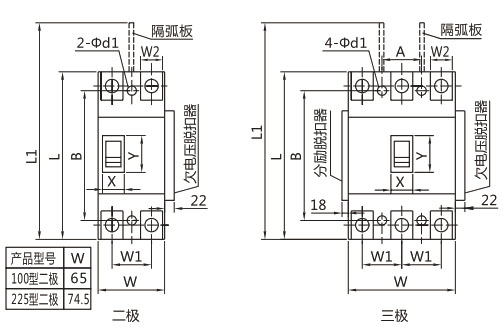

CXM1-63~800板前接线外形及安装尺寸图6和表8。

CXM1系列塑壳断路器-上海人民电器开关厂集团 CXM1系列塑壳断路器-上海人民电器开关厂集团



图6 CXM1-63~800板前接线及外形及安装尺寸

CXM1系列塑壳断路器-上海人民电器开关厂集团

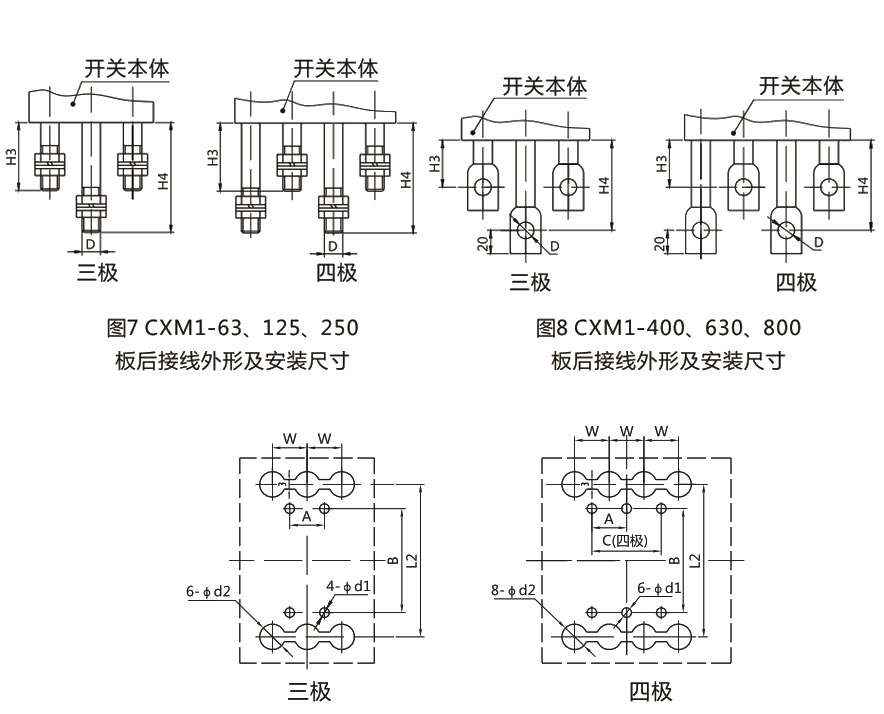

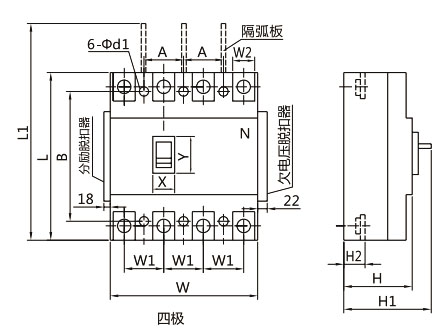

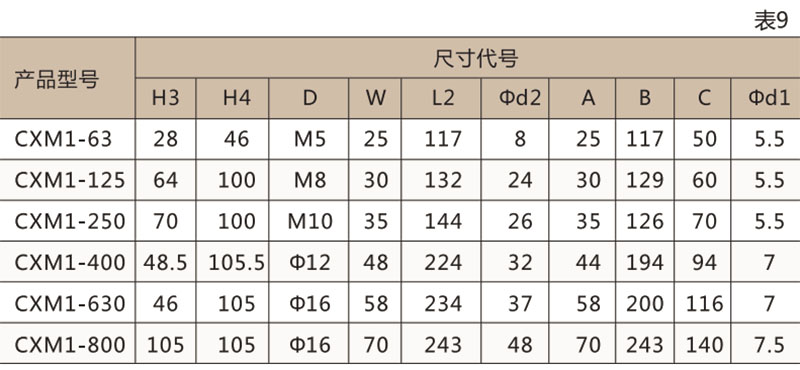

板后接线外形尺寸见图7、图8和表9

CXM1系列塑壳断路器-上海人民电器开关厂集团





CXM1系列塑壳断路器-上海人民电器开关厂集团

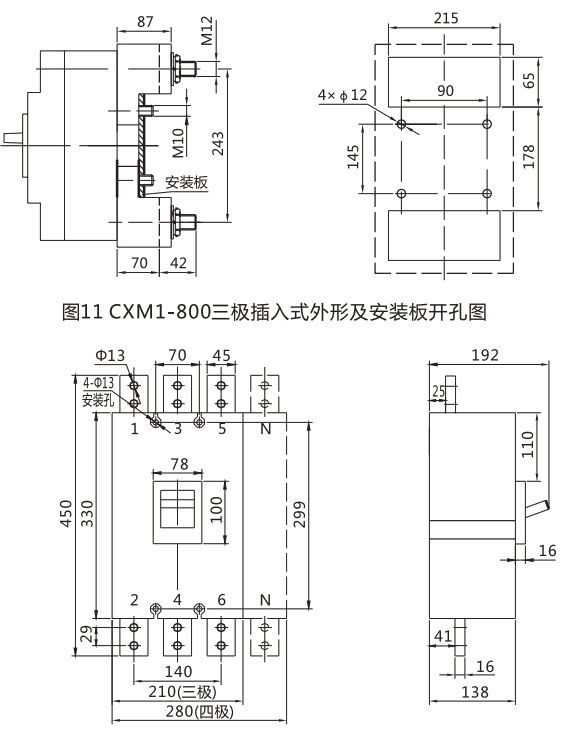

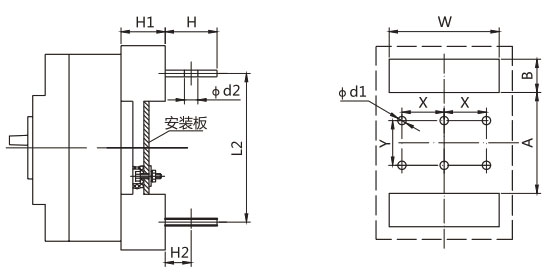

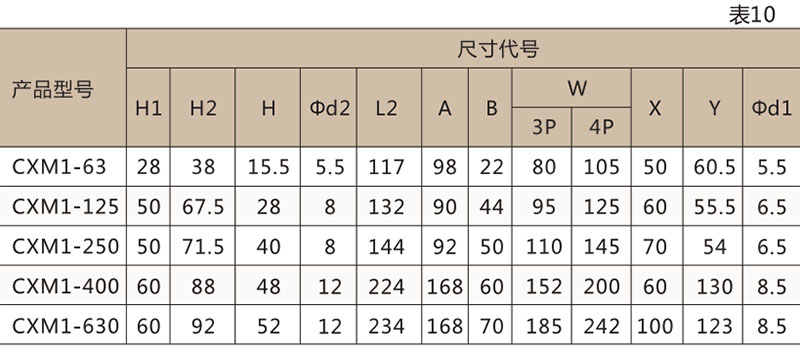

CXM1系列插入式外形尺寸及安装板开孔尺寸见图10和表10。

CXM1系列塑壳断路器-上海人民电器开关厂集团

图10 CXM1-63~630插入式外形及安装板开孔图

CXM1系列塑壳断路器-上海人民电器开关厂集团



CXM1系列塑壳断路器-上海人民电器开关厂集团

图12 CXM1-1250断路器外形尺寸及安装尺寸



CXM1系列塑壳断路器-上海人民电器开关厂集团

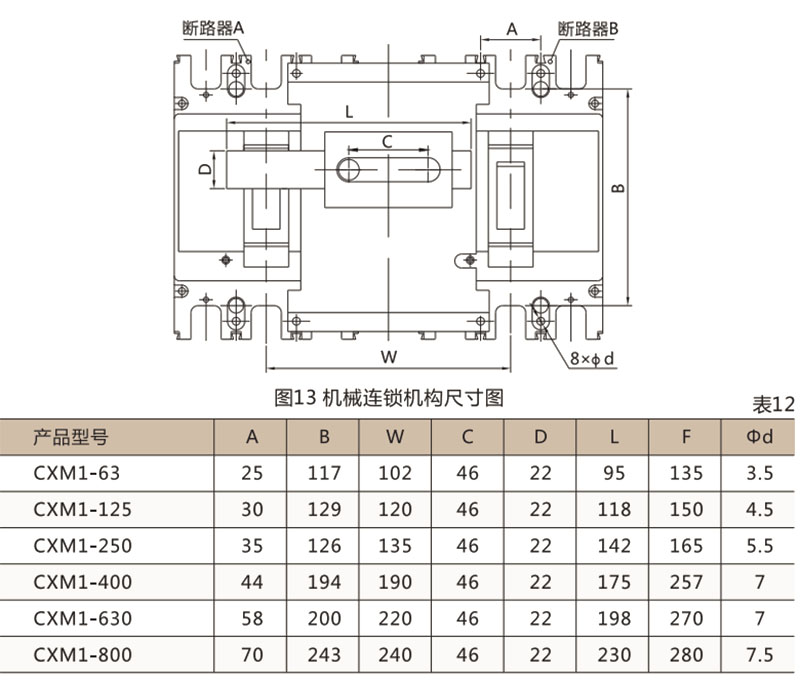

两台断路器的机械连锁机构安装尺寸见图13和表12

CXM1系列塑壳断路器-上海人民电器开关厂集团



八,订货须知

以下各项在订货地必须填写清楚

断路器型号;

额定电流;

短路保护电流整定值(订货时如不注明,一律按10In供货);

脱口方式及附件代号(见表2):订货时如不注明,一律按不装附件(既3300或4300)供货:当订购带分励脱扣器或欠压脱扣器的断路器时必须注明额定控制电源电压值;

操作方式:订货时不注明一律按手动操作供货;

接线方式:板前接线、板后接线或插入式(订货时如不注明一律按板前接线供货):

●举例:订CXM1-250、较高分断型、三极、带AC380欠电压脱扣器、200A数量100台。应写为:CXM1-250H/3330 200A、欠电压交流380V,100台。
