HR3系列熔断器式刀开关,适用于额定电压380V、约定发热电流至1000A的工企业配电系统中,型号有:HR3-100/32,HR3-200/33,HR3-400…

产品详情 | Products

一,HR3熔断器式刀开关用途

HR3系列熔断器式刀开关(以下简称开关),适用于交流50Hz、额定电压380V、约定发热电流至1000A的工企业配电系统中,作为电缆、导线及用电设备的过载和短路保护之用。在正常情况下手动不频繁地接通和分断电路;在短路情况下,由熔断器熔断而切断电流。

开关结构简单、操作方便,符合GB/T14048.3、IEC60947-3标准,是用来替代各种低压配电装置中刀开关和熔断器的最为理想的组合电器。

二,HR3熔断器式刀开关产品展示

HR3熔断器式刀开关-上海人民电器开关厂集团

三,型号及含义

HR3熔断器式刀开关-上海人民电器开关厂集团

常规型号有:HR3-100/32,HR3-200/33,HR3-400/34



四,主要技术参数

● 开关主要技术参数

HR3熔断器式刀开关-上海人民电器开关厂集团

● 开关与熔断体的配用关系:

HR3熔断器式刀开关-上海人民电器开关厂集团

关键词:上海人民电器开关厂,HR3-100/32,HR3-200/33,HR3-400/34,HR3熔断器式刀开关



五,结构特征

● 熔断器式刀开关是熔断器和刀开关的组合电器,具有熔断器和刀开关的基本性能,在电路正常供电的情况下,由刀开关来接通和分断电路;当线路或设备过载或短路时,由熔断器熔断切断故障电流。
● 开关具有三种操作方式及其检修方向,适用于各种低压开关柜及配电箱上的安装使用:
1)、正面中央杠杆传动机构式,后检修
2)、侧面操作手柄式,前检修
3)、无面板正面侧方杠杆传动机构式,前检修
● 其中,前操作前检修的开关,中央有供检修和更换熔断器的门,主要供BDL配电屏上安装:前操作后检修的开关主要供BDL配电柜上安装;侧面操作前检修的开关可以制成封闭的动力配电箱。
● 开关带有安全挡板,并装有灭弧室,灭弧室由酚醛层压纸板和金属灭弧栅铆合而成,大大增强了开关的灭弧能力。
● 开关的熔断器固定在带弹簧、锁板的绝缘横梁上,在正常运行时,保证熔断器不脱扣,而当熔断体因故障熔断后,只需按下锁板便可很方便的更换熔断器。



六,外形及安装尺寸

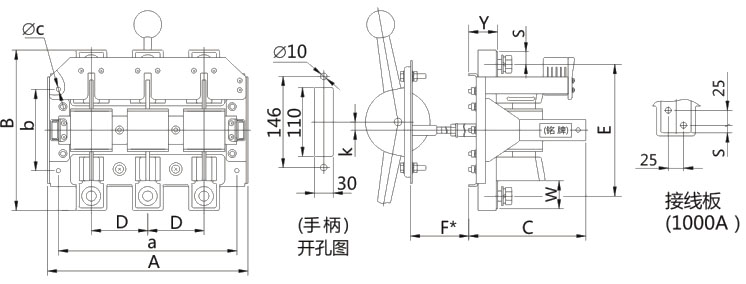

● HR3熔断器式刀开关外形及安装尺寸

HR3熔断器式刀开关-上海人民电器开关厂集团

HR3熔断器式刀开关-上海人民电器开关厂集团

注:F*尺寸为开关接通后连杆处于最大位置时的尺寸。

● HR3/B旋转手柄的面板、开孔尺寸

HR3熔断器式刀开关-上海人民电器开关厂集团



● HR3-100~1000/33外形与安装尺寸

HR3熔断器式刀开关-上海人民电器开关厂集团

HR3熔断器式刀开关-上海人民电器开关厂集团

注:F*尺寸为开关接通后连杆处于最大位置时的尺寸
