一,RT18 熔断器用途

RT18系列有填料封闭管式熔断器(以下简称熔断器),适用于交流50Hz,额定电压230V/400V,额定电流至 63A的配电装置中,作为过载和短路保护之用。带熔断信号装置的熔断体由氖灯和电阻组成,用代号X表示。

熔断器符合GB13539及其相关标准。

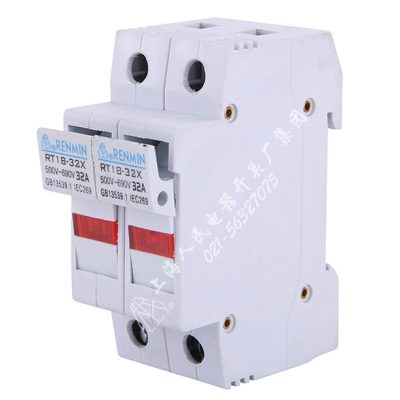

RT18 有填料封闭管式熔断器展示

RT18 有填料封闭管式熔断器-上海人民电器开关厂集团





三,RT18 型号含义

RT18 有填料封闭管式熔断器-上海人民电器开关厂集团



三,主要技术参数

额定电压:220/400V 额定分断能力:100KA
额定频率:50Hz 功率因素cos:0.1~0.2
熔断体的分断范围与使用类别:gG
熔断器的约定时间和约定电流:符合标准要求

RT18 有填料封闭管式熔断器-上海人民电器开关厂集团



四,外形及安装尺寸

1、熔断体的外形与安装尺寸

RT18 有填料封闭管式熔断器-上海人民电器开关厂集团



RT18 有填料封闭管式熔断器-上海人民电器开关厂集团



2、熔断器底座的外形与安装尺寸

RT18 有填料封闭管式熔断器-上海人民电器开关厂集团



RT18 有填料封闭管式熔断器-上海人民电器开关厂集团



五,使用与维护

1、熔断器主要由熔断体和支持件组成。
2、熔断器采用导轨安装,熔断体直接插入支持件中便可。
3、若熔断体断后,必须换上相同型号与参数的熔断体,切勿以铜丝代替。调换熔断体时请注意去除支持件上的尘埃等污物。
4、若用户对产品有任何的疑问或好的建议请联系我公司。



六,订货须知

1、订购时请详细注明型号、规格等。
2、单独订购支持件、熔断体或特殊规格时请详细说明或与我公司联系。
3、熔断器的保护特性曲线请参照熔断器标准GB13539.1、GB13539.2中的相关条款。
