一,HGLD双电源自动切换开关介绍

HGLD系列双电源自动转换开关(ATSE)是集开关与逻辑控制与一体、真正实现机电一体化的新型自动转换开关,它适用于额定绝缘电压至1000V、额定电压400V/50Hz、约发热电流至3200A的工地企业配电设备中;用作供电系统的常用电源与备用电源之间互为转换和安全隔离等;广泛用于医院、商城、银行、高层建筑、煤矿、电信、铁矿、高速公路、机场、工业流水线及军用设备等不允许电源断电的重要场所。开关由信号采集、逻辑运算、和输出控制电机逆顺转换,由电机转动齿轮箱减速后带动弹簧储能、瞬时释放带动操作机构,从而快速地接通与分断,通过明显可见状态实现安全隔离。开关可实现全自动、强制“0”、远程控制、紧急手动等操作;并具有缺相检测保护、电气机械互锁、带有发电机(油机)、宽延时转换(仅限智能型)等功能。开关造型优美,新颖简洁,体积小、功能全,是同类产品的最佳选择。

二,HGLD双电源自动切换开关展示

HGLD双电源自动切换开关-上海人民电器开关厂集团

三,HGLD型号及含义

HGLD双电源自动切换开关-上海人民电器开关厂集团

常规型号HGLD-160/4,HGLD-250/4,HGLD-400/4,HGLD-630/4



四,HGLD开关结构说明

HGLD双电源自动切换开关-上海人民电器开关厂集团



HGLD双电源自动切换开关-上海人民电器开关厂集团



1、电气钥匙锁:控制开关内部控制线路电源,电气锁开启时,开关才能实现全自动、强置“0”、远控操作;电气锁闭合时,开关只可手动操作。
2、操作手柄:使用操作手柄手动操作时,必须先关闭电气锁(Z型将控制器置手动模式)。
3、指示件:指示开关的三种状态(I、0、II)位置,“I”表示开关I接通,“II”表示开关II接通,“0”表示开关I、开关II都断开。
4、机械挂锁:检修专用挂锁机构,检修时将开关打到“0”挡,再拉起挂锁机构并上挂锁,可防止任何的意外(拉起挂锁则切断开关内部控制电源,开关无法自动,同时可防止手柄套上,Z型没有机械挂锁)。
5、状态指示:指示常备电源NA、NB、NC、RA、RB、RC当其中一相故障时显示消失N合、R合分别为常用或备用合闸时显示。
6、液晶显示:液晶显示时一款全中文12232点阵显示屏,可显示转换延时、自动、手动及动态刷新数据和设定菜单等。
7、操作键盘:可手动、自动、双方、参数预置修改等。
注:以上5~7项只有Z项(智能型800A~1600A)才有。



五,HGLD开关使用说明

1、非专业人士,请勿安装;非本公司许可,请勿拆开,以免损坏。
2、使用安装前,请仔细认真阅读本说明书,以免使用不当。
3、开关内部控制电源额定电压为220V,取自常用电源C1.N1(Z型为A1.N1)与备用电源C2.N2(Z型为A2.N2),在85%~110%的额定控制电压范围内,开关方可正常工作。
4、开关进线端电源应有过压保护,以免电压过高而顺坏内部线路板或控制电机。
5、开关出线端应有短路保护,以免短路时电流太大而烧坏开关本体。
6、使用安装时,请将电器钥匙锁关闭,并将开关打到“0”挡。
7、开关接线时,请测量与区分电源进线的A.B.C.N,并接到开关的相应极上。
8、通电使用前,请再次测量C.N(Z型为A.N)电压是否在85%~110%的额定控制电压范围内,然后开启电气钥匙锁,正式投入工作。
9、开关正常投入后,请取下电气钥匙与操作手柄单独保管,以防意外。



六,主要技术参数

HGLD双电源自动切换开关-上海人民电器开关厂集团



七,开关主要功能

1.I型:全自动
2.II型:全自动、强制“0”、远程控制、带发电机
3.III型:缺相检测保护、全自动、强制“0”、远程控制、带发电机
4.全自动:既自投自复,当常用电源断电(或断相)时,开关自动转换至备用电源;而当常用电源恢复正常后,开关自动返回转换至常用电源。
5.强制“0”:紧急情况或设备检修时,启动强置“0”自锁按钮,开关自动转换至“0”挡切换双路电源。
6.远程控制(远控):即远距离操作控制,启动“I”挡按钮,则常用电源投入工作;启动“II”挡按钮,则备用电源投入工作。
7.带发电机(油机):当市电电源断电(或断相)时,则发出油机启动的信号使油机自动启动,等发电正常后,开关便自动转换至发电电源而当市电电源恢复正常后,开关又自动返回转换至市电电源,同时发出油机关闭的信号,使油机自动关闭。
8.缺相检测保护:检测与保护常(备)用电源任意相的断电。
9.延时转换:本控制系统采用宽延时功能,以适应不同场合的需求。
○T1延时:常用误工作延迟时间,可调范围:0-255s。
○T2延时:当常用电源被监测到偏差(欠压或失压时)则自动将负载从常用电源转换至备用电源的预定延时,可调范围:0-255s。
○T3延时:备用误动作延迟时间,可调范围:0-255s。
○T4延时:如果常用电源恢复正常时,则自动将负载返回至常用电源的预定延时,可调范围0-255s。
10.自投自复功能:当常用电源被监测到偏差时则自动将负载从常用电源转换至备用电源,如果常用电源恢复正常时,则自动将负载返回常用电源。
11.自投不复功能:当常用电源被监测到偏差时则自动将负载从常用电源转换至备用电源,如果常用电源恢复正常时,负载将不能自动返回常用电源,只有备用电源出现偏差后方能返回常用电源。
12.消防功能:双电源无论工作何种状态,只要有DC24V消防电源输入,双电源将强制转至双分位置,切断负载供电,而且LCD液晶屏幕上显示“消防复位状态”字样,同时发出蜂鸣报警。
13.具有常用故障蜂鸣报警输出,也可以从控制器菜单中关闭。
注:以上9~13项只有Z项(智能型800A~1600A)才有。



八,开关接线方法和应用

1、主电路接线

HGLD双电源自动切换开关-上海人民电器开关厂集团



HGLD双电源自动切换开关-上海人民电器开关厂集团

1). 100以下仅提供I、II型开关;
2). HD1-2、HL1-2指示灯可根据需要选接;
3). 开关内部已接入常用电源的C1.N1与备用电源C2.N2;
4). I型(既全自动)开关的内部已将201与206短接,故没有201-206端子;
5). II型开关的201-206端子可根据需要选择相应功能接线。



3、HGLD-160~630A I型全自动接线

HGLD双电源自动切换开关-上海人民电器开关厂集团



4、HGLD-160~630A II、III型、2000~3200A II、III型全自动、强制“0”、远控、发电接线

HGLD双电源自动切换开关-上海人民电器开关厂集团

5、HGLD-800~1600A(Z型)接线

HGLD双电源自动切换开关-上海人民电器开关厂集团

1).远程控制接线时,选用按钮开关严禁带自锁(因为CPU内检测闭合信号后,停留断开检测,若不松开按键,双电源不执行任何操作),而且必须将控制器设为手动模式。
2)合闸指示接线中“Us”为指示灯电源,DC-AC均由用户自订,出厂时仅提供无源触头,用户不需要双分指示时可以从双电源负载侧取源(开关双分时负载无电压)。
3).发电触头容量为:AC120V/1A、DC24V/1A。
4).消防24V启动后,若控制模式为“自动”将自动设为“手动”。

6、HGLD-800~1600A(Z型)参数设定流程

HGLD双电源自动切换开关-上海人民电器开关厂集团

7、HGLD-800~1600A(Z型)菜单参数解释

HGLD双电源自动切换开关-上海人民电器开关厂集团



九,开关外型及安装尺寸

HGLD双电源自动切换开关-上海人民电器开关厂集团

HGLD双电源自动切换开关-上海人民电器开关厂集团



HGLD双电源自动切换开关-上海人民电器开关厂集团



十,开关调试说明

1、使用操作手柄,反复操作开关三次,开关应操作灵活。
2、全自动调试:按接线图接好相应的线,确认无误后再开启电气锁,然后接通双路电源,开关应转到“I”挡;再断开常用电源,开关应转到“II”挡;然后再接通常用电源,开关应返回转到“I”挡。
3、远程控制调试:启动“I”挡按钮,开关应转到“I”挡;启动“II”挡按钮,开关应转到“II”挡。
4、检查信号指示灯:常/备用电源通/断电时,开关“I/I”通/断时,电气/挂锁开关/关时,各信号指示灯应作相应的指示。
5、调试完后,请先关闭电源,再用手柄将开关转到“0”挡。

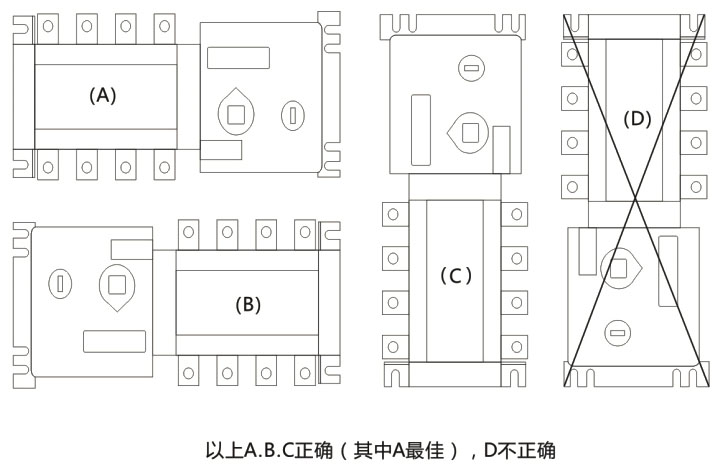

十一,开关正确安装方法

HGLD双电源自动切换开关-上海人民电器开关厂集团

关键词:上海人民电器开关厂,HGLD-160/4,HGLD-250/4,HGLD-400/4,HGLD-630/4,
HGLD双电源自动切换开关

十二,订货须知

订货时请注明:开关控制类型、开关极数、开关电流等级及订货数量,如双电源自动转换开关250A,4极.I型为:HGLD-250/4I。
