CJX2系列交流接触器,主要用于额定工作电压至1000V,额定工作电流至630A的电路中,常规型号:CJX2-1210,CJX2-1810,CJX2-2510,…

产品详情 | Products

一,CJX2-N机械互锁交流接触器用途

CJX2交流接触器

CJX2系列交流接触器(以下简称接触器)主要用于交流50Hz或60Hz,额定工作电压至1000V,额定工作电流至630A的电路中,供远距离接通和分断电路之用,并可与热继电器组合,以保护可能发生操作过负荷的电路。

CJX2系列接触器符合IEC60947-4-1、GB14048.4标准。产品技术达国际九十年代初先进水平,是接触器的更新换代产品。



二,CJX2交流接触器产品展示

CJX2交流接触器-上海人民电器开关厂集团



三,CJX2交流接触器型号及含义

CJX2交流接触器-上海人民电器开关厂集团

常规型号:CJX2-1210,CJX2-1810,CJX2-2510,CJX2-3210



四,正常工作条件和安装条件

周围空气温度为-5℃~+40℃,24小时内其平均值不超过+35℃。
● 海拔:不超过2000m。
● 大气条件:在+40℃时大气相对湿度不超过50%;在较低温度下可以有较高的相对湿度;● 在最湿月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%,并考虑因温度变化发生在产品上的凝露。
● 污染等级:3级。
● 安装类别:Ⅲ。
● 安装条件:安装面与垂直面的倾斜度不大于5°。
● 冲击振动:产品应安装在无明显摇动,冲击和振动的地方。



五,主要技术参数

接触器的主要规格
1.按电流等级分为:115A、150A、185A、225A、265A、330A、400A、500A、630A。
2.接触器线圈额定控制电源电压Us分为:交流50Hz,110V、127V、220V、380V、415V、440V,特殊电压可与我公司联系定做。
接触器的主要技术参数
1.动作特性
吸合电压85%~110%Us;
释放电压CJX2-115~265为20%~75%Us,其余为10%~75%Us。

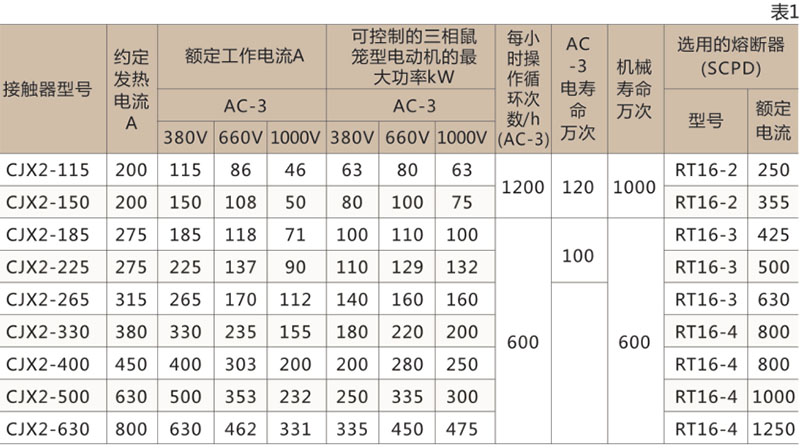

接触器的主要参数及技术性能指标见表1

CJX2交流接触器-上海人民电器开关厂集团

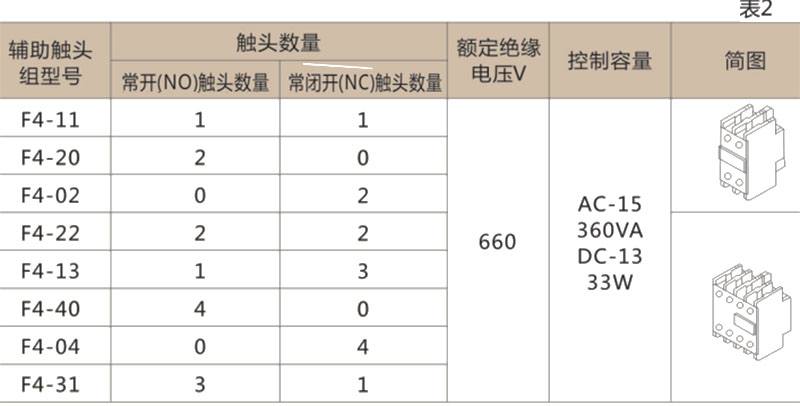

辅助触头组的型号规格及参数见表2
CJX2交流接触器-上海人民电器开关厂集团



线圈主要规格代号见表3

CJX2交流接触器-上海人民电器开关厂集团



六,接触器的外形及安装尺寸

接触器的外形尺寸与安装尺寸应符合表4的规定

CJX2交流接触器-上海人民电器开关厂集团



CJX2交流接触器-上海人民电器开关厂集团

注:

装卸线圈所需的最小距离。

根据工作电压和分段能力确定的飞弧距离。



七,结构特点

接触器主要由灭弧系统、接触系统、基座、磁系统(包括铁芯、线圈)组成,参见图1

CJX2交流接触器-上海人民电器开关厂集团

接触器的接触系统为直动式、双断点布置,下基座采用铝合金型材,线圈为塑料封装结构,且线圈与磁轭组装成一体,可从接触器中直接取出或装入,使用、维修仍为方便。见图1.

接触器线圈内有一对常开触头,可作为自锁触头或信号触头用;另外,可加装两个辅助触头组共8对触头,见图2.辅助触头组翕表况见表2。

接触器飞弧距离小。如CJX2-115~330飞弧距离仅为10mm(200~500V),仅为其它同容量接触器的六分之一左右。用于成套设备可减小占用空间,是电控设备中优良的配套元件。

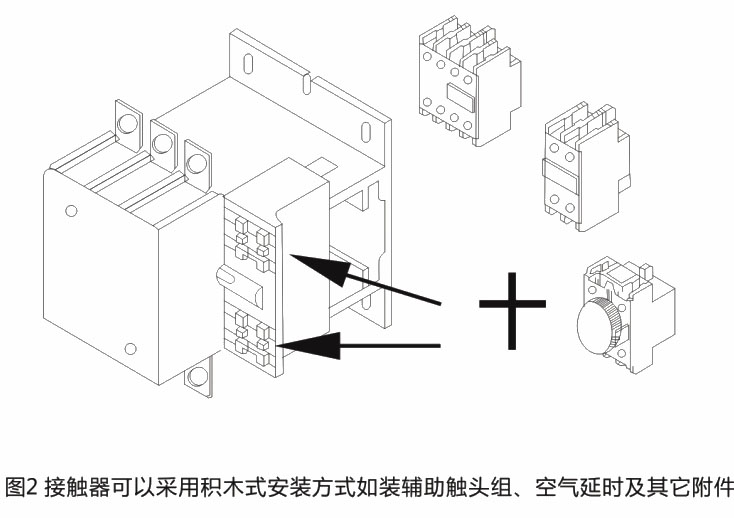

可以采用积木式安装加装辅助触头组、空气延时头及其它附件见图2.

接触器可加装横向或竖向机械连锁,并可实现垂直安装的二台接触器互相联锁。

可派生二、四级接触器。



CJX2交流接触器-上海人民电器开关厂集团

七,订货须知

订货时必须指出:

接触器完整的型号、名称;

线圈的额定工作电压和频率或规格代号;

辅助触头组合情况,如不指明均提供四常开四常闭;

订货台数。

订货示例:CJX2-265 线圈电压:380V 50Hz 10台。
