一,适用范围

DZ20系列(透明)塑料外壳式断路器(以下简称断路器),适用于交流50Hz,额定电流从16A至2000A,额定绝缘电压660V,额定工作电压380V及以下的电路中,一般作配电用,其中Y、J、G型的壳架等级额定电流225A和Y型400的断路器亦可作为保护电动机之用,在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁启动之用。
配电用断路器,在配电网络用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。

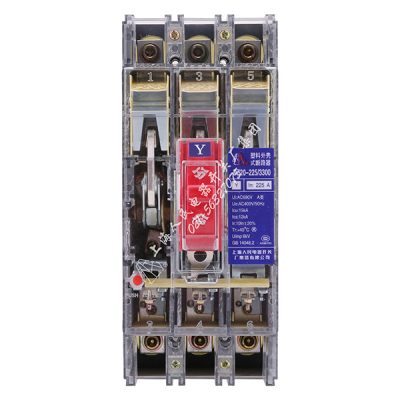

DZ20 (透明)塑壳断路器展示

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

断路器按GB/T14048.2-2008<低压开关设备和控制设备 第2部分:断路器>及相关标准设计、制造与检验。

二,正常工作和安装条件

●周围空气温度
a)周围空气温度不超过+40℃,目其24h内的平均温度值不超过+35℃。
b)周围空气温度的下限为-5℃;
●海拔:
安装地点的海拔不超过2000m。

●大气条件
最高温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度,例如+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施,
●污染等级:3极。
●安装类别:Ⅲ极
●安装条件:
断路器应安装在没有雨雪侵袭,无显著摇动和冲击振动的地方,断路器一般应垂直安装。

三,断路器型号分类

断路器型号及其含义
DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

注:1配电用断路器无代号;保护电动机用断路器以2表示。
2手柄直接操作无代号;电动操作用P表示,转动操作用Z表示

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

三,基本参数及技术性能

主电路的额定值和极限值
断路器的额定值和极限值见表2

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团



控制电路
分励脱扣器及电动机构的额定控制电源电压(Us)和欠电压脱扣器的额定工作电压(Ue)

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团



辅助触头和短路保护电器(SCPD)的协调配合
辅助触头与熔断器串联(推荐使用PL6-25/6)。在1.1倍额定工作电压、功率因素0.5~0.7之间,能够承受熔断器熔断时间内通过预期断路器电流为1000A.

分励脱扣器动作值
当电源电压等于额定控制电源电压Us的85%~110%之间的任一电压时,则在断路器的所有操作条件下应导致分励脱扣器脱扣。

欠电压脱扣器动作值
当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内,欠电压脱扣器应动作,欠电压脱扣器在电源电压等于脱扣器额定工作电压的35%时,欠电压脱扣器应能防止断路器闭合;电源电压等于或者大于85%欠电压脱扣器的额定工作电压时,在热态条件下,应能保证断路器可靠闭合。

过电流脱扣器的过载保护特性
1,配电用断路器
配电用断路器在周围空气温度为+30℃下,各极同时通电时无温度补偿的反时限断开特性见表4,并应提供周围空气温度变化对特性影响的校正曲线;
2,电动机保护用断路器
电动机保护用断路器在周围空气温度为+40℃,各极同时通电时,无温度补偿的反时限断开特性见表5,并应提供周围空气温度变化对特性影响的校正曲线;

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团



3.作电动机保护用时三极过载脱扣器仅在二极通电时的断开特性对于三极过载脱扣器,在周围空气温度+40℃下,按表6规定。

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团



4.短路保护电流整定值见表7

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

注:
1.DZ20Y、J、G-100断路器,断路器额定电流In≤40A时,瞬时动作电流值为600A,不动作电流为10In。
2.整定值允许误差±20%

四,外形及和安装尺寸

断路器的外形安装尺寸见图1a、图1b和表8

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团
DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

五,DZ20J-2000外形尺寸和安装尺寸

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

DZ20系列(透明)塑壳断路器-上海人民电器开关厂集团

五,订货须知

以下各项在订货时必须请填与清楚
●断路器型号;
●额定电流值;
●短路保护电流整定值(订货时如不注明,一律按10In供货),
●脱扣方式及附件代号(见表2):订货时如不注明,一律按不装附件(即3300或4300)供货:当订购带分励脱扣器或欠压脱扣器的断路器时必须注明额定控制电源电压值;
●操作方式:订货时不注明一律按照手动操作供货;
●填写举例:
DZ20Y-630P/3310 500A,电动操作,分励交流220V,100台。
DZ20Y-400/33002 350A,欠电压交流380V,保护电机用,100台。
DZ20J-225Z/3320 180A,转动手柄,辅助触头,100台。
